SCH 10 Cijev, NPS, SCH 10 Dimenzije cijevi, SCH 10 Debljina stijenke cijevi, SCH 10 OD cijevi, SCH 10 Težina cijevi
Raspored 10 Čelične cijevi je jedna od takvih cijevi nižeg rasporeda koja ima niži kapacitet pritiska. Aplikacije kao što su vodovodi u komercijalnim, kućnim i industrijskim sektorima, industrija papira i celuloze, desalinizacija morske vode koriste ove rasporede 10 cijevi.
U specifikacijama industrijskih cijevi, izraz "raspored" odnosi se na debljinu stijenke cijevi. U slučaju cijevi iz Rasporeda 10, to označava relativno malu debljinu zida u odnosu na druge rasporede. Ovo čini cijev Schedule 10 pogodnom za aplikacije gdje su prisutni zahtjevi za nižim tlakom, a lakša, ekonomičnija opcija je poželjnija.
Tabela cijevi SCH 10, dimenzije, težina i debljina stijenke cijevi
| Nazivna veličina [inči] | Vanjski promjer [inči] | Vanjski promjer [mm] | Debljina zida [inči] | Debljina zida [mm] | Težina [lb/ft] | Težina [kg/m] |
| 1/8 | 0,410 | 10,3 | 0,049 | 1,24 | 0,19 | 0,28 |
| 1/4 | 0,540 | 13,7 | 0,065 | 1,65 | 0,33 | 0,49 |
| 3/8 | 0,680 | 17,1 | 0,065 | 1,65 | 0,42 | 0,63 |
| 1/2 | 0,840 | 21,3 | 0,083 | 2,11 | 0,67 | 1,00 |
| 3/4 | 1,050 | 26,7 | 0,083 | 2,11 | 0,86 | 1,28 |
| 1 | 1,320 | 33,4 | 0,109 | 2,77 | 1,40 | 2,09 |
| 1 1/4 | 1,660 | 42,2 | 0,109 | 2,77 | 1,81 | 2,70 |
| 1 1/2 | 1,900 | 48,3 | 0,109 | 2,77 | 2,09 | 3,11 |
| 2 | 2,375 | 60,3 | 0,109 | 2,77 | 2,64 | 3,93 |
| 2 1/2 | 2,875 | 73,0 | 0,120 | 3,05 | 3,53 | 5,26 |
| 3 | 3,500 | 88,9 | 0,120 | 3,05 | 4,33 | 6,45 |
| 3 1/2 | 4,000 | 101,6 | 0,120 | 3,05 | 4,97 | 7,40 |
| 4 | 4,500 | 114,3 | 0,120 | 3,05 | 5,61 | 8,36 |
| 5 | 5,563 | 141,3 | 0,134 | 3,4 | 7,77 | 11,57 |
| 6 | 6,625 | 168,3 | 0,134 | 3,4 | 9,29 | 13,84 |
| 8 | 8,625 | 219,1 | 0,148 | 3,76 | 13,40 | 19,96 |
| 10 | 10,750 | 273,0 | 0,165 | 4,19 | 18,65 | 27,78 |
| 12 | 12,750 | 323,8 | 0,180 | 4,57 | 24,17 | 36,00 |
| 14 | 14,000 | 355,6 | 0,250 | 6,35 | 36,71 | 54,69 |
| 16 | 16,000 | 406,4 | 0,250 | 6,35 | 42,05 | 62,64 |
| 18 | 18,000 | 457,0 | 0,250 | 6,35 | 47,39 | 70,57 |
| 20 | 20,000 | 508,0 | 0,250 | 6,35 | 52,73 | 78,55 |
| 22 | 22,000 | 559,0 | 0,250 | 6,35 | 58,07 | 86,54 |
| 24 | 24,000 | 610,0 | 0,250 | 6,35 | 63,41 | 94,53 |
| 26 | 26,000 | 660,0 | 0,312 | 7,92 | 85,60 | 127,36 |
| 28 | 28,000 | 711,0 | 0,312 | 7,92 | 92,26 | 137,32 |
| 30 | 30,000 | 762,0 | 0,312 | 7,92 | 98,93 | 147,28 |
| 32 | 32,000 | 813,0 | 0,312 | 7,92 | 105,59 | 157,24 |
| 34 | 34,000 | 864,0 | 0,312 | 7,92 | 112,25 | 167,20 |
| 36 | 36,000 | 914,0 | 0,312 | 7,92 | 118,92 | 176,96 |

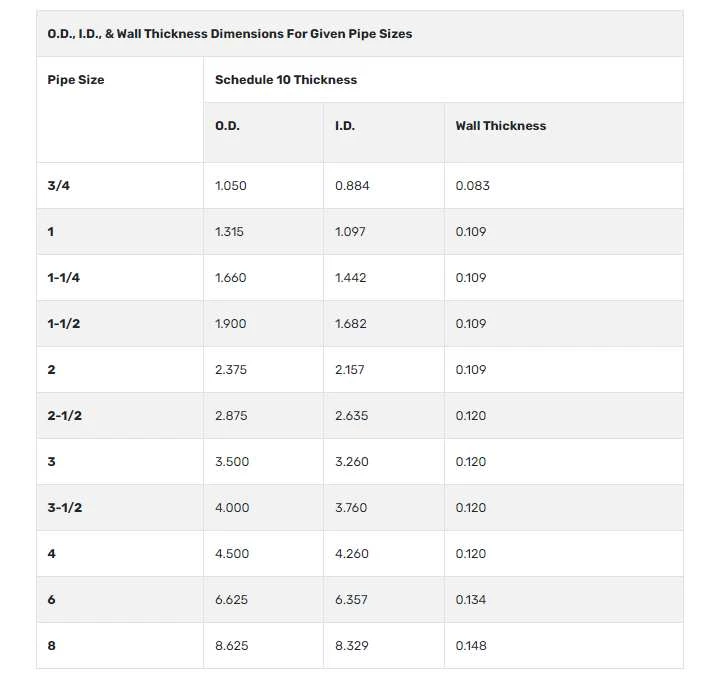

SCH 10 cijevi Tabela veličina
| NPS | 1/2 | 3/4 | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 3½ | 4 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 |
Raspored 10 veličina čeličnih cijevi
